1325 1530 Nemetalinių medžiagų pjovimo lazeriu staklės
TAIKYMAS
| Medžiaga | Graviravimas | Pjaustymas | Medžiaga | Graviravimas | Pjaustymas |
| Akrilas | √ | √ | MDF | √ | √ |
| Dvigubos spalvos lenta | √ | √ | Guma | √ | √ |
| Natūrali mediena | √ | √ | Fanera | √ | √ |
| Medžiaga | √ | √ | Plastmasinis | √ | √ |
| Bambukas | √ | √ | Oda | √ | √ |
| Matinė lenta | √ | √ | Popierius | √ | √ |
| Mylar | √ | √ | Stiklo pluoštas | √ | √ |
| Spaudos lenta | √ | √ | Keramika | √ | × |
| Granitas | √ | × | Marmuras | √ | × |
| Stiklas | √ | × | Akmuo | √ | × |
| Dėl specialios medžiagos prašome iš anksto patvirtinti | |||||
PARAMETRAS
| Darbinis dydis: 1300 * 2500 mm / 1500 * 3000 mm | Vamzdis: 80W/100W/130W/150W/200W/300W |
| Lazerio tipas: CO2 sandarus stiklinis vamzdelis | Operacinė sistema ir programinė įranga: RDC6445G RD veikia V8 |
| Aušinimo sistema: Vandens aušinimas | Vairuotojas ir variklis: servo |
| Pjovimo greitis: 0-600mm/s | Graviravimo greitis: 0-1200mm/s |
| Perkėlimo tikslumas: ≤±0,01 mm | Minimalus raidės dydis: anglų kalba: 1 mm |
| XY kreipiamoji sistema: linijiniai kreipiamieji bėgiai | Sąsaja: LCD ekranas su USB sąsaja |
FUNKCIJOS
1. Tikslūs kreipiamieji bėgiai užtikrina tikslų ir be klaidų veikimą.Novatoriškas nuolatinis, greitas kreivės pjovimas ir trumpiausio apdorojimo kelio optimizavimas pagerina darbo efektyvumą;stabilizuotų nuolatinės srovės lazerio maitinimo komponentų, kurie prailgina lazerio vamzdžio tarnavimo laiką.
2. Naudojant trikampę struktūrą lovos pusėje, mašina yra stabilesnė ir tiksli.
3. Lova ir X ašies sija su 6 mm plienu, mašinos korpusas yra 1,5 mm plieno, nesideformuoja, ilgą laiką išlaiko aukštą tikslumą.
4. Stovai ir krumpliaračiai yra tiksliai šlifuoti, atsparūs dilimui ir didelio tikslumo.
5.Sraigtinės pavaros reduktorius yra 81π, kai kiti naudoja 31π reduktorių, daug geresnės kokybės ir didelio tikslumo.
6,3 fazių varikliai užtikrina greitą pjovimą ir gerą našumą.
7. sekanti dūmų šalinimo sistema, kuri gali sekti dūmų šalinimo pjovimo galvutę
DUOMENYS
Jame pritaikytas tvirtos lovos konstrukcijos dizainas, padidintas iki 8 mm storio plieno ir geresnis stabilumas, palyginti su rinkoje esančia mašinos lova, ir pasiekęs aukščiausią pramonės lygį.
Ant lovos naujai pritvirtintos trys atraminės juostos.Po apdirbimo centro smulkaus frezavimo peiliai klojami ant atraminių strypų be rankinio tikslumo reguliavimo, todėl sumažėja apdirbimo klaidų, todėl visa lovos konstrukcijos konstrukcija yra tikslesnė nei kitų įprastų staklių ir nėra lengvai deformuojama.
Techninės įrangos sistema, metalinės dalys ir bėgiai bei atraminės vamzdžių medžiagos yra pagamintos iš No1 prekės ženklo aliuminio medžiagos, medžiaga yra kietesnė ir sunkesnė, kuri apsaugo mašiną nuo deformacijos, be jokios vibracijos, užtikrina didesnį tikslumą.

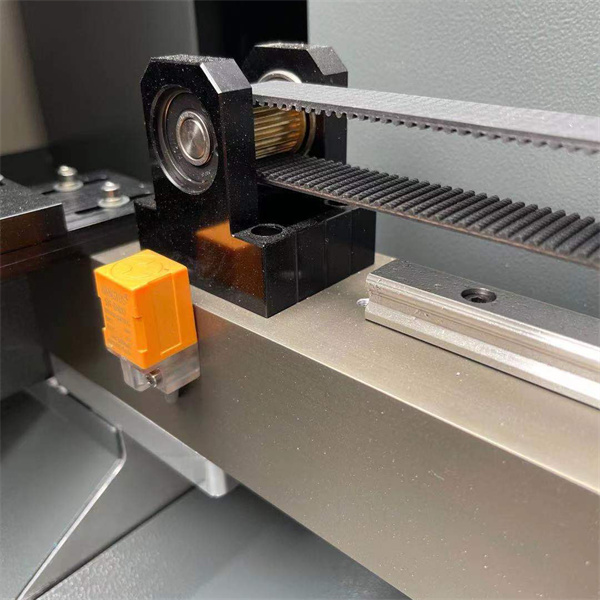

Lentynos ir krumpliaračiai yra tiksliai šlifuoti, atsparūs nusidėvėjimui ir didelio tikslumo, vieta, kur sumontuotas kreipiamasis bėgis ir stovas bus smulkiai frezuoti apdirbimo centre, kad būtų užtikrintas absoliutus lygumas
Išmani dūmų šalinimo sistema, kuri gali sekti dūmų šalinimo pjovimo galvutę.
PAVYZDŽIAI
DARBINIS VIDEO
DARBINIS VIDEO
Keturios pjovimo galvutės
Stalas aukštyn ir žemyn
Rotary
Fotoaparatas
Automatinis fokusavimas
Ugnies vienetas
Indikatoriaus lemputė
raudona šviesa
MOKYMAI
Mes teikiame nemokamus techninius mokymus, kol klientas galės naudotis įranga įprastai.Pagrindinis mokymo turinys yra toks:
1. Pagrindinės lazerio žinios ir principai.
2. Lazerio konstravimas, eksploatavimas, priežiūra ir priežiūra.
3. Elektros principas, CNC sistemos veikimas, bendroji gedimų diagnostika.
4. Pjovimo lazeriu procesas.
5. Staklių eksploatavimas ir kasdienė priežiūra.
6. Optinio kelio sistemos reguliavimas ir priežiūra.
7. Lazerinio apdorojimo saugos mokymas.
